13. Концы шпинделей станков и хвосто­вики инструментов

54. Концы шпинделей агрегатных станков (ГОСТ 13876-87, ИСО 2905-74)

Стандарт распространяется на концы унифицированных шпинделей под переходные регули­руемые втулки, оправки и фрезы для силовых головок, сверлильных, расточных, и фрезерных бабок, шпиндельных коробок и насадок, предназначенных для выполнения сверлильно-расточных, фрезерных и резьбонарезных работ на отдельных или встраиваемых в автоматические линии агрегатных станках, а также на концы шпинделей под цанги малогабаритных силовых головок.

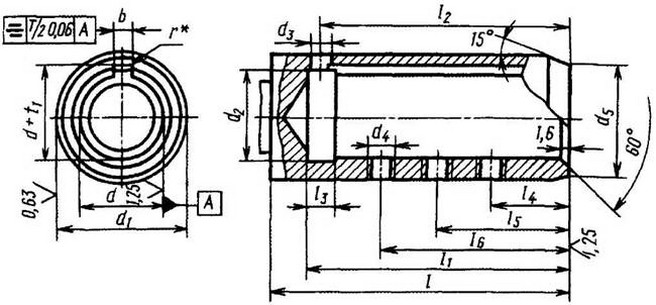

Концы шпинделей под переходные регулируемые втулки

Размеры, мм

* Радиус закругления r шпоночных пазов - по ГОСТ 23360-78.

Примечания:

1. Концы шпинделей d = 48 и 60мм допускается изготовлять с размером l₁ = 105мм вместо указанного в таблице при соответствующем уменьшении размера l₂.

2. Размеры d + t₁, указанные в таблице для концов шпинделей d = 20 и 36мм. по согласованию с потребителем допускается заменять соответственно па 21,9 и 38,6мм.

Увеличение размера l

Размер lконцов шпинделей шпин­дельных насадок для силовых головок с плоскокулачковым приводом подачи пиноли, а также концов шпинделей указанных силовых головок допускается принимать не менее 50мм.

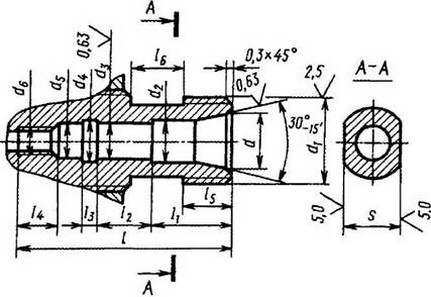

Концы шпинделей под цанги

Размеры, мм

*D - наибольший диаметр сверла, закрепленного в цанге.

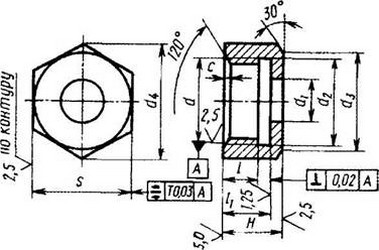

Гайки для концов шпинделей под цанги

Размеры, мм

*D - наибольший диаметр сверла, закрепленного в цанге

1. Допускается изменение размера d₁ за зоной размещения резьбовых отверстий d₄ (см. табл. 54).

2. Допускается изготовление концов шпинделей под переходные регулируемые втулки:

с окнами для удаления инструментов;

с двумя резьбовыми отверстиями d₄ под стопорные винты, одним из которых должно быть среднее;

с размером d₁ на одну ступень больше, чем указано в табл. 54 для данного размера d;

с местной выемкой или увеличенным разме­ром d₂ (взамен d₃), достаточными для выхода инструмента при обработке шпоночного паза.

3. Для шпиндельных насадок силовых го­ловок с плоскокулачковым приводом подачи пиноли допускается изготовление концов шпинделей d = 20 ÷ 28мм без резьбовых от­верстий d₄, с буртом на наружном диаметре и с наружной резьбой на передней части конца шпинделя.

4. Для закрепления в концах шпинделей переходных регулируемых втулок должны использоваться винты с шестигранными или квадратными углублениями под ключ. Винты для отверстий d₄ ≤ 10мм допускается изготовлять со шлицем под отвертку.

5. Внутренние конусы Морзе должны проверяться калибрами-пробками 4-й степени точности по ГОСТ 2849-77.

6. Внутренние конусы шпинделей должны соответствовать следующим степеням точности:

для станков классов точности Н и П:

конус Морзе по ГОСТ 2848-75 .........................................................АТ6

конус с конусностью 7 : 24 по ГОСТ 19860-93.................................АТ5

для станков класса точности В:

конус Морзе по ГОСТ 2848-75 ..........................................................АТ5

конус с конусностью 7 : 24 по ГОСТ 19860-93..................................АТ4

7. Неуказанные предельные отклонения размеров: Н14, ±IT14/2

55. Резьбовые концы шпинделей токарных станков (ГОСТ 16868-71)

Стандарт распространяется на резьбовые концы шпинделей токарных и токарно-винторезных станков по ГОСТ 18097-93.

Размеры, мм

Резьба - по ГОСТ 24705-81. Допуски на резьбу - по среднему классу точности спосадке 6g ГОСТ 16093-81.

Проточка узкая - по ГОСТ 10549-80.

Канавка для выхода шлифовального круга - по ГОСТ 8820-69. Допускается взамен канавки выполнять переходный радиус 1,5мм.

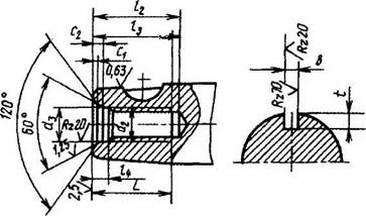

56. Концы шлифовальных шпинделей с наружным базирующим конусом (ГОСТ 2323-76)

Стандарт распространяется на концы шлифовальных шпинделей с наружным базирующим конусом для посадки фланцев шлифовального инструмента.

Размеры, мм

Тип 1

Тип 2

Допускается уменьшение не более чем в 2 раза длины фасок с₁ и c₂ центрового отвер­стия с углом 60°.

Направление резьбы должно быть противо­положным направлению вращения шпинделя.

Длину L разрешается увеличить в 1,25 раза.

Сегментные шпонки - по ГОСТ 24071-80. Допускается применять призматические шпонки по ГОСТ 23360-78, но при этом ши­рина паза b должна соответствовать указан­ной в табл. 54.

Примечание.

Предельное отклонение для размера t, равного 5,5; 6,0мм, должно быть +0,2мм; для t, равного 7,2; 7,8; 8,8; 10,5мм – +0,3мм

57. Концы шпинделей сверлильных, расточных и фрезерных станков (по ГОСТ 24644-81 в ред. 1992г.)

Концы шпинделей с конусами Морзе и метрическими. Исполнение 1 - для сверлильных и расточных станков при установке хвостовика инструмента с лапкой; исполнение 2 - для свер­лильных и расточных станков при установке хвостовика инструмента с резьбовым отверстием.

Исполнение 3

Исполнение 4

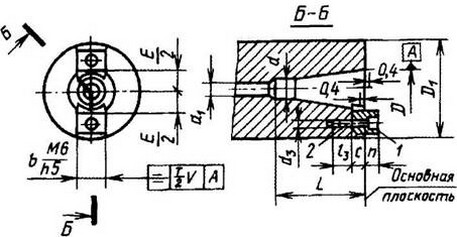

Исполнение 3-е метрическим конусом и торцовой шпонкой для расточных станков.

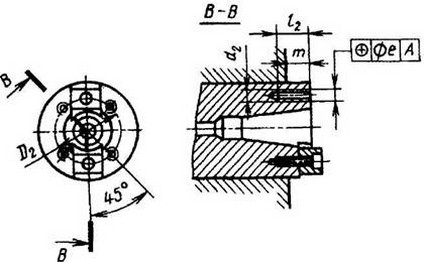

Исполнение 4-е внутренним конусом Морзе и одновременно с наружным конусом с ко­нусностью 7 : 24 для координатно-расточных станков.

Концы шпинделей с наружным укороченным конусом Морзе В10, В12, В18 - по ГОСТ 9953-82 для сверлильных станков.

Концы шпинделей с конусностью 7 : 24

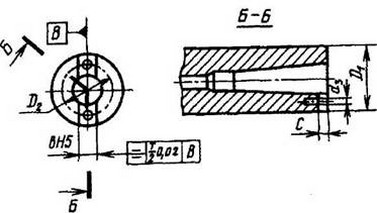

Исполнение 5

Исполнение 6

Исполнение 5 с конусами от 30 до 70 - для сверлильных и рас точных станков и с конусами 30, 40, 45, 50 - для фрезерных станков.

1 - шпонка; 2 - винт по ГОСТ 11738-84

Исполнение 6 - с конусами 30, 40, 45, 50, 55 - для расточных и фрезерных станков.

Исполнение 7

Исполнение 8

Пример условного обо­значения конца шпинделя исполнение 1 с конусом Морзе I.

Конец шпинделя 1-IК ГОСТ 24644-81;

То же, исполнение 1 с метрическим ко­нусом 80;

Конец шпинделя 1-8ОМ ГОСТ 24644-81;

То же, исполнение 5 с конусом 30, ко­нусностью 7 : 24;

Конец шпинделя 5-30 ГОСТ 24644-81.

Исполнение 7 с конусом 60 - для расточных и фрезерных станков.

Исполнение 8 - с конусами от 65 до 80 - для расточных и фрезерных станков.

Размеры, мм

Продолжение табл. 57

1. Размер D - по ГОСТ 15945-82.

2. 1-й и 2-й ряды - для сверлильных и расточных станков. Для 1 и 2-го рядов значения d₃ не регламентируются.

3. 3-й ряд - для фрезерных станков. Значения D₂ даны для 3-го ряда. Для 1 и 2-го рядов значения D₂ выбирать по конструктивным со­ображениям из таблицы.

4. Для станков с ЧПУ резьбовые отверстия d₂ допускается не применять.

5. По согласованию с потребителем допускается изготовлять концы шпинделей с размером D₁ по 4-му ряду.

6. Допускается изготовлять шпиндели, в том числе координатно-расточных станков, с одним или двумя выступами с размерами шпонки n и b по таблице.

7. Допускается увеличение длины винта и размеров с и l₃до значений, определяемых расчетом.

8. Для станков с автоматической сменой инструмента размер L не регламентируется.

Хвостовики инструментов. По ГОСТ 24644-81 хвостовики инструментов изготовляют с конусами Морзе и метрическими, исполнения 1 - 3 - для сверлильных и расточных станков, исполнение 4 - для фрезерных станков. Также изготовляют хвостовики инструментов с конусностью 7:24 исполнения 5 для сверлильных, расточных и фрезерных станков (табл. 57а).

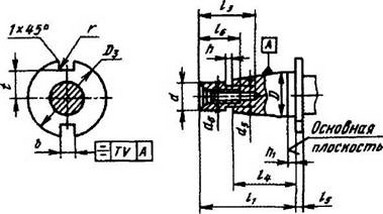

57а. Хвостовики инструментов с конусностью 7 : 24 (ГОСТ 24644-81)

Исполнение 5

Размеры, мм

Примечания:

1. Размер D- по ГОСТ 15945-82.

2. В технически обоснованных случаях допускается увеличивать размер D до зна­чений D₁по табл. 57.

3. Размеры хвостовиков инструментов и технические требования на их изготовление для станков с ЧПУ с конусами 30 ... 50 по ГОСТ 25827-93. Допускается применять такие хвостовики инструментов к станкам без ЧПУ.

4. Допускается изготовление хвостови­ков инструментов с диаметром D = 100мм для конуса 50, D = 160мм для конуса 60.

5. Размеры, заключенные в скобки, при новом проек­тировании не применять.

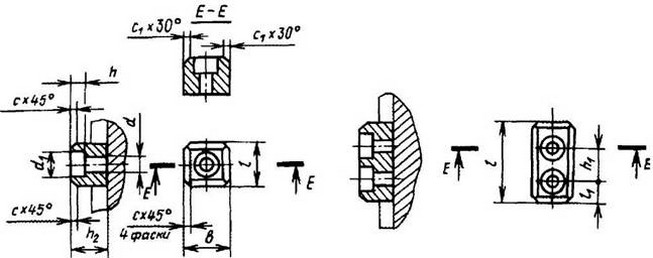

58. Шпонки (поз. 1 на эскизе к табл. 57) (ГОСТ 24644-81)

Размеры, мм

Примечания:

1. Для станков с ЧПУ допускается увеличивать размеры с₁ и h₂ на одно и то же значение.

2. В технически обоснованных случаях допускается увеличивать размер lв пределах габа­рита, определяемого значениями D₁, по табл. 57 (исполнения 5-8).

3. Твердость шпонок 36 ... 40 НRС_Э.

Пример обозначения шпонки для конца шпинделя с конусом 30:

Шпонка 30 ГОСТ 24644-81.

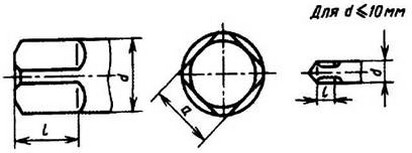

59. Диаметры, квадраты н отверстия под квадраты хвостовиков инструментов (ГОСТ 9523-84, ИСО 237-75)

Размеры, мм

Квадраты и диаметры хвостовиков основной серии

* Из числа возможных диаметров в определенном интервале выбирается значение, бли­жайшее к значению предпочтительного диаметра хвостовика.

Квадраты и диаметры хвостовиков дополнительной серии

* Из числа возможных диаметров в определенном интервале предпочтительным является значение, ближайшее к верхнему пределу.

Поля допусков размеров диаметров и квадратов (ГОСТ 9523-84)

Отверстия под квадраты

ГОСТ 9523-84 устанавливает диаметры хвостовиков и размеры квадратов для металло­режущих инструментов с цилиндрическими хвостовиками (развертки, метчики и др.).

Он включает две серии размеров - основ­ную и дополнительную.

В каждой серии приведены размеры квад­ратов для данного диаметра хвостовика.

Полный диапазон диаметров подразделяет­ся на интервалы, для каждого из которых дает­ся соответствующий стандартный квадрат как .тля основной, так и для дополнительной се­рии, для использования в тех случаях, когда необходимо более мелкое разделение относи­тельно малых диаметров.

В табл. 59 значения сечений квадратов а и предпочтительных диаметров d приводятся в соответствии с рядом R20 предпочтительных чисел: границы интервалов диаметров являют­ся вспомогательными величинами из ряда R40 предпочтительных чисел.

В основной серии приводятся не только две границы каждого интервала диаметров, но и значение предпочтительного диаметра, соот­ветствующее теоретическому оптимальному отношению а :d = 0,80 стороны квадрата и диаметра хвостовика.

В границах любого интервала это отноше­ние а :d изменяется от 0,75 до 0,85 для ос­новной серии и от 0,80 до 0,85 для дополни­тельной серии, учитывая только номинальное значение aи d.

Если учитывать допуски на размеры а и d, то отношение не должно быть менее 0,72.

Соответствие настоящего стандарта между­народному стандарту ИСО 237—75.

Диаметры хвостовиков и размеры квадра­тов, установленные в настоящем стандарте, полностью соответствуют ИСО 237-75.

В настоящем стандарте по сравнению со стандартом ИСО 237-75 предусмотрены раз­меры отверстий под квадраты.
