18. Технологичность сварных конст­рукций

Неудовлетворительная конструкция

Правильная конструкция

Обеспечивать удобный подвод электродов к месту сварки

Сварные швы вынесены из тесного пространства между перегородками

Для приварки размер­ных трубок к листам сварные швы вынесены на поверхность

Фланец отнесен от смежной стенки патрубка

Сварной шов вынесен на торец фланца

Устранять совмещения швов.

Сводить к минимуму количество сварочного металла

Ребра для приварки расположены в шах­матном порядке

Для приварки перего­родки раздвинуты

Исключать сварку толстых деталей с тонкими

Свариваемым кромкам придано примерно одинаковое сечение

Приварка фланца к тонкостенной трубе

Фланец приварен тонко­ стенным переходом

Приварка пальца к листу

У пальца образован тонкостенный фланец

В пальце у места сварки  образована выборка ме­талла

Приварка дисков к ободу колеса

Обод выполнен с тонко­стенными переходными кольцами для приварки  к дискам

Предусматривать фиксацию свариваемых деталей без применения специальных приспособлений

Шаровая деталь и стер­жень взаимно центри­руются

Для приварки фланец зафиксирован на трубе

Для приварки бобышка зафиксирована буртиком

Приварка втулки к листу

Втулка центрирована относительно листа

Чтобы резьбовая по­верхность не деформи­ровалась при сварке, сварной шов отдален

Исключить трудоемкую разделку кромок.

Для швов производить смещение свариваемых деталей

Подготовлять кромки у деталей с наиболее простой механической обработкой

Подготовлены кромки заглушки

Исключена подготовка кромок на трубе за счет  снижения буртика муфты

Исключать подгонку и упрощать форму привариваемых деталей

Вместо криволинейного перехода ребра сделан прямолинейный срез

Фигурный вырез у ко­сынки заменен прямым  срезом

При сварке тонкостенных деталей применять гнутые детали для увеличения жесткости конструкции

Составная полка заме­нена гнутой

Угловое соединение труб усилено за счет замены двух плоских  косынок одной гнутой

Исключать пережог и оплавление тонких кромок

Острые кромки а и б ребра устранены срезом

Оплавление кромки отверстия при приварке фланца к обечайке пре­дотвращено удалением отверстия от сварного шва.

Другой способ исключения оплавления и де­формации отверстия - сверление отверстия после сварки

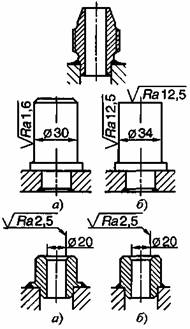

Отдалят обработанные поверхности от места сварки.

Точные и частые поверхности обрабатывать после сварки

Резьба  штуцера удалена на расстояние, достаточ­ное для предотвращения оплавления резьбы

а - сварной шов удален от  обработанной   повер­хности;

б - на пальце дан припуск для обработки после сварки

а - для предотвращения коробления отверстия втул­ки сварной шов удален;

б - отверстие оконча­тельно обрабатывается  после сварки

При сварке закрытых полостей предотвращать коробление стенок вследствие образования вакуума при остывании

Для приварки кольцево­го профиля жесткости к обечайке предусмотрено вентиляционное отвер­стие d.

Для получения сваркой герметичной детали предусмотрено отверстие d, завариваемое после осты­вания
