Оформить заказСтандарт распространяется на трубную коническую резьбу с конусностью 1 : 16, применяемую в конических резьбовых соединениях, а также в соединениях наружной конической резьбы с внутренней цилиндрической резьбой с профилем по ГОСТ 6357-81.

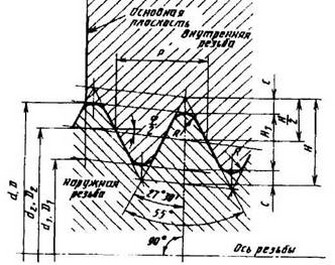

98. Профиль и основные размеры, мм, трубной конической резьбы

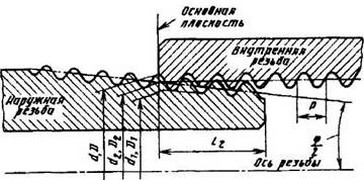

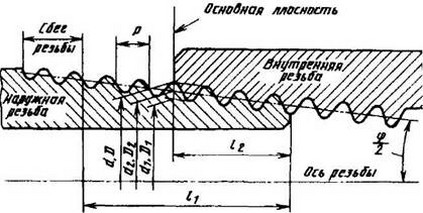

l1 - рабочая длина резьбы;
l2 - длина наружной резьбы от торца до основной плоскости
Пример обозначения резьбового соединения: трубная коническая резьба (внутренняя и наружная):
Rc/R 1 1/2; Rc/R 1 1/2LH
Конусность 2tg(φ/2) = 1 : 16; φ = 3°34'48"; φ/2 = 1°47'24"; d и D - наружные диаметры соответственно наружной и внутренней резьбы; d1 и D1 -внутренние диаметры соответственно наружной и внутренней резьбы; d2 и D2 - средние диаметры соответственно наружной и внутренней резьбы; Р -шаг резьбы; φ - угол конуса; φ/2 - угол уклона; Н - высота исходного треугольника; Н1 - рабочая высота профиля; R- радиус закругления вершины и впадины резьбы; С - срез вершин и впадин резьбы;
H = 0,960237Р;
H1 = 0,640327Р;
С - 0,159955P;
R = 0,137278Р.
Обозначение размера резьбы | Шаг Р | Число шагов на длине 25,4мм | Н | H1 | С | R | Диаметры резьбы в основной плоскости | Длина резьбы | |||
d = D | d2 = D2 | d1 = D1 | l1 | l2 | |||||||
1/16" 1/8" | 0,907 | 28 | 0,870935 | 0,580777 | 0,145079 | 0,124511 | 7,723 9,728 | 7,142 9,147 | 6,561 8,566 | 6,5 | 4,0 |
1/4" 3/8" | 1,337 | 19 | 1,283837 | 0,856117 | 0,213860 | 0,183541 | 13,157 16,662 | 12,301 15,806 | 11,445 14,950 | 9,7 10,1 | 6,0 6,4 |
1/2" 3/4" | 1.814 | 14 | 1,741870 | 1,161553 | 0.290158 | 0,249022 | 20,955 26,441 | 19,793 25,279 | 18,631 24,117 | 13,2 14,5 | 8,2 9,5 |
1" | 2,309 | 11 | 2,217187 | 1,478515 | 0,369336 | 0,316975 | 33,249 | 31,770 | 30,291 | 16,8 | 10,4 |
1 1/4" 1 1/2" | 41,910 47,803 | 40,431 46,324 | 38,952 44,845 | 19,1 | 12,7 | ||||||
2" 2 1/2" | 59,614 75,184 | 58,135 73,705 | 56,656 72,226 | 23,4 26,7 | 15,9 17,5 | ||||||
3" 3 1/2" | 87,884 100,330 | 86,405 98,851 | 84,926 97,372 | 29,8 31,4 | 20,6 22,2 | ||||||
4" | 113,030 | 111,551 | 110,072 | 35,8 | 25,4 | ||||||
5" 6" | 138,430 163,830 | 136,951 162,351 | 135,472 160,872 | 40,1 | 28,6 | ||||||
99. Допуски трубной конической резьбы (по ГОСТ 6211-81)
Размеры, мм
В основной плоскости средний диаметр имеет номинальное значение
Обозначение размера резьбы | Смещение основной плоскости резьбы | Предельные отклонения диаметра внутренней цилиндрической резьбы | |
±Δ1l2 | ±Δ2l2 | ||
1/16" | 0,9 | 1,1 | ±0,071 |
1/8" | |||
1/4" | 1,3 | 1,7 | ±0,104 |
3/8" | |||
1/2" | 1,8 | 2,3 | ±0,142 |
3/4" | |||
1" | 2,3 | 2,9 | ±0,180 |
1 1/4" | |||
1 1/2" | |||
2" | |||
2 1/2" | 3,5 | 3,5 | ±0,217 |
3" | |||
3 1/2" | |||
4" | |||
5" | |||
6" | |||
Примечание. Предельное отклонение Δ1l2 и Δ1l2 не распространяется на резьбы с длинами, меньшими указанных в табл. 98.
Допускается применять более короткие длины резьб.
Разность де
йствительных размеров l1 - l2 должна быть не менее разности номинальных размеров l1 и l2, указанных в табл. 98.
Осевое смещение основной плоскости Δ1l2 наружной и Δ2l2 внутренней резьбы относительно ее номинального расположения не должно превышать значений, указанных в табл. 99.
Допускается соединение наружной конической резьбы с внутренней цилиндрической резьбой класса точности А по ГОСТ 6357-81.
Длина внутренней конической резьбы должна быть не менее 0,8 (l1 - Δ1l2).где Δ1l2 - см. табл. 99.
Конструкция деталей с внутренней резьбой (конической и цилиндрической) должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее l1 + Δ1l2.
В условное обозначение резьбы должно входить буквы (R - для конической наружи резьбы; Rc - для конической внутренней резбы; Rp - для цилиндрической внутренней резьбы) и обозначение размера резьбы.
Условное обозначение для левой резьбы допускается буквами LH.
Примеры обозначения резьбы:
внутренняя трубная резьба:
Rс 1 1/2; Rp1 1/2;
левая резьба:
R 1 1/2LHl; Rc 1 1/2LH; Rp 1 1/2LH.
