57. Примеры конструкций подшипниковых узлов

В нижеприведенной таблице оставлено старое обозначение сил. Сила А соответствует сила R— Fr.

142. Примеры конструкций подшипниковых узлов

Конструкция и характеристика

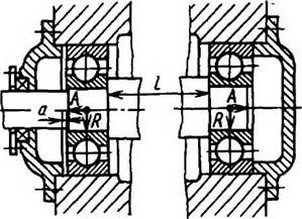

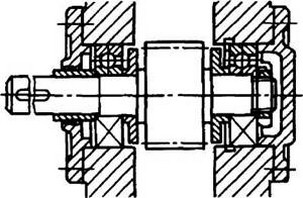

Радиальные шарикоподшипники в общей сквозной расточке корпусов. Зазор а ≈ 12 × 10^-6 tI+ 0,15мм, где t - максимальный возможный перепад температуры вала, °С

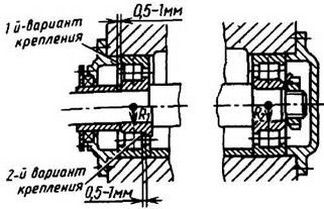

Радиальные шарикоподшипники в сквозных расточках корпусов (в редукторах с цилинд­рическими прямозубыми колесами, а также с косозубыми колесами при угле наклона зубь­ев β до 10°)

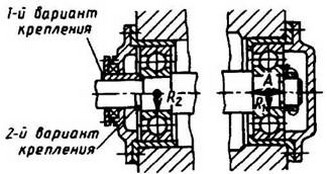

Радиальные шарикоподшипники с фланце­вым стаканом в сквозных расточках корпусов

Радиальные шарикоподшипники с распорными втулками равной длины (l₁ = l₂)

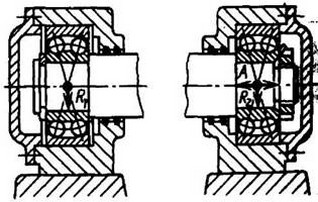

Сферические шарикоподшипники, допускающие несоосность посадочных мест и прогиб вала, в отдельных корпусах

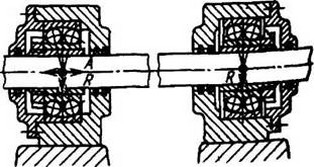

Сферические шарикоподшипники в отдельных корпусах на длинных и гладких валах, устанавливаемые на закрепительных втулках. Допустимы значительные прогибы вала от радиальных нагрузок, а также несоосность посадочных мест подшипников

Радиальные роликоподшипники в общей сквозной расточке корпусов

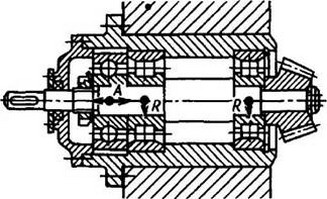

Радиальные роликоподшипники в комбина­ции с радиальным шарикоподшипником, разгруженным от внешних радиальных сил и несущим только осевую нагрузку перемен­ного направления, в общем стакане

Игольчатые подшипники в комбинации с радиальным шарикоподшипником, разгруженным от внешних радиальных сил и несущим только осевую нагрузку переменного направления

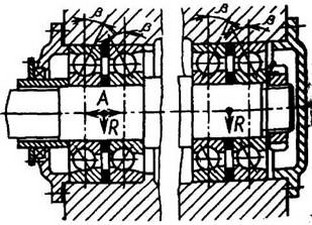

Радиально-упорные шарикоподшипники с узкими торцами наружных колец внутрь в сквозной расточке корпусов, регулируемые набором тонких металлических прокладок между крышками и торцами корпуса

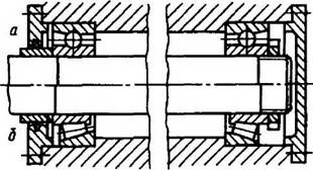

Радиально-упорные подшипники с широ­кими торцами наружных колец внутрь: а — вариант с шариковыми подшипниками; б — вариант с коническими роликоподшипни­ками

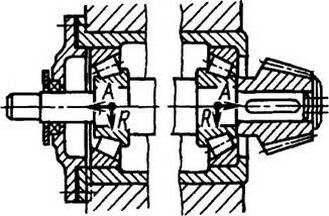

Конические роликоподшипники в сквозной расточке корпусов. Осевая регулировка осу­ществляется набором металлических про­кладок между торцами крышки и корпуса

Конические роликоподшипники с регулиров­кой по внутренним кольцам

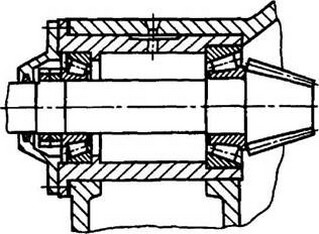

Конические роликоподшипники в сквозной расточке корпуса с применением общего фланцевого стакана, допускающего регули­ровку вала в осевом направлении.

Конический роликоподшипник в глухой крышке, имеющей удлиненную центрирую­щую часть

Конические роликоподшипники с упорным бортом установлены на горизонтальном полу. Масло циркулирует по трем-четырем каналам, расположенным ниже его уровня

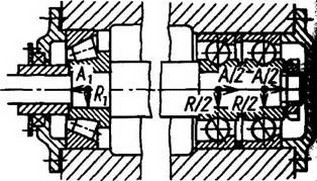

Сдвоенные радиально-упорные шарикоподшипники в комбинации с коническим роликоподшипником, что допускает осевые нагрузки, направленные в одну сторону

Сдвоенные радиально-упорные шарикоподшипники с установкой между ними комплектовочных колец (или набора прокладок, разной толщины, с помощью которых осуществляется предварительный натяг в парном комплекте подшипников, что, в свою очередь, приводит к равномерному распределе­нию внешних нагрузок между подшипниками комплекта).

По мере износа рабочих поверхностей дета­лей подшипников осевые и радиальные зазо­ры могут быть устранены посредством утоньшения внутреннего или утолщения наруж­ного комплектовочного кольца (либо измене­нием толщин прокладок).

Упорный одинарный шарикоподшипник вос­принимает осевую нагрузку одного направле­ния

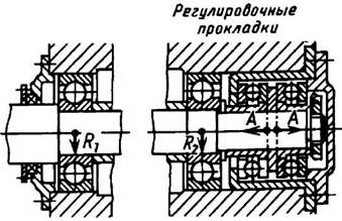

Комбинация двойного упорного и радиального шарикоподшипников. Упорный подшипник воспринимает только осевые нагрузки переменного направления, а радиальный - только радиальные. Осевые зазоры в упорном подшипнике регулируют набором прокладок между крышкой и корпусом

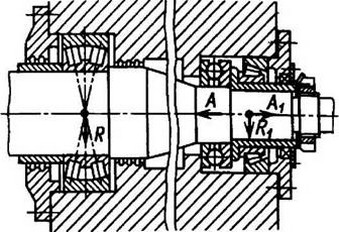

Комбинация конического роликоподшип­ника с упорным шарикоподшипником, вос­принимающим значительные осевые нагруз­ки одностороннего направления при не­больших частотах вращения. Конический роликоподшипник может воспринимать кроме значительных радиальных небольшие осевые нагрузки противоположного направ­ления. Зазоры в обоих подшипниках выби­раются при помощи торцовой крышки и набора регулировочных прокладок между крышкой и корпусом

Комбинация двойного упорного и радиаль­ного шарикоподшипников в общей сквоз­ной расточке корпуса. Упорные подшипни­ки воспринимают только осевую нагрузку переменного направления, а радиальный — только радиальную

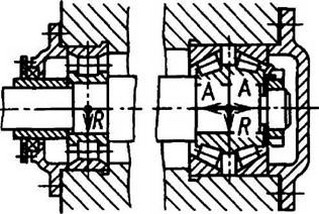

Парный комплект конических роликовых подшипников в комбинации с радиальным, роликоподшипником. Исключается возможность заклинивания подшипников при температурных изменениях длины вала вследствие обеспечения свободного осевого перемещения внутреннего кольца левого подшипника вместе с роликами относительно наружного (плавающая опора)
